8000系列多屏幕拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，可廣泛應用于安防監控、展覽展示、軍事指揮、教育科研、政府公告、商業顯示等行業。
8000系列多屏幕拼接處理器采用FPGA+的系統架構，針對7x24 工作環境為用戶提供安防拼接與商業顯示跨界融合的解決方案，模塊化設計提供了高度的靈活性和可維護性。以FPGA 的視頻處理技術為基礎，打造FPGA+架構的靈活應用。基于智能控制技術、運算編解碼技術以及Android靈活的顯示交互技術，構建起一個模塊化、嵌入式、智能可擴展的顯示管理平臺，可實現畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果。
8000系列多屏幕拼接處理器旗下包含8100、8100T、8400多種功能型號，每種型號均可配置多種不同的可選規模，其中最大能支持144塊大屏幕的拼接顯示。

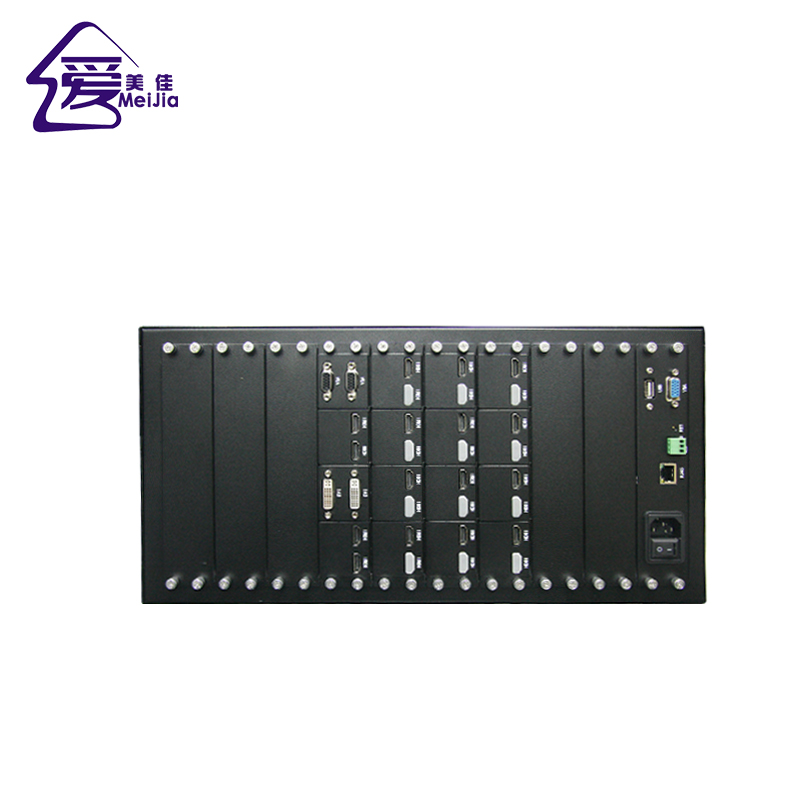

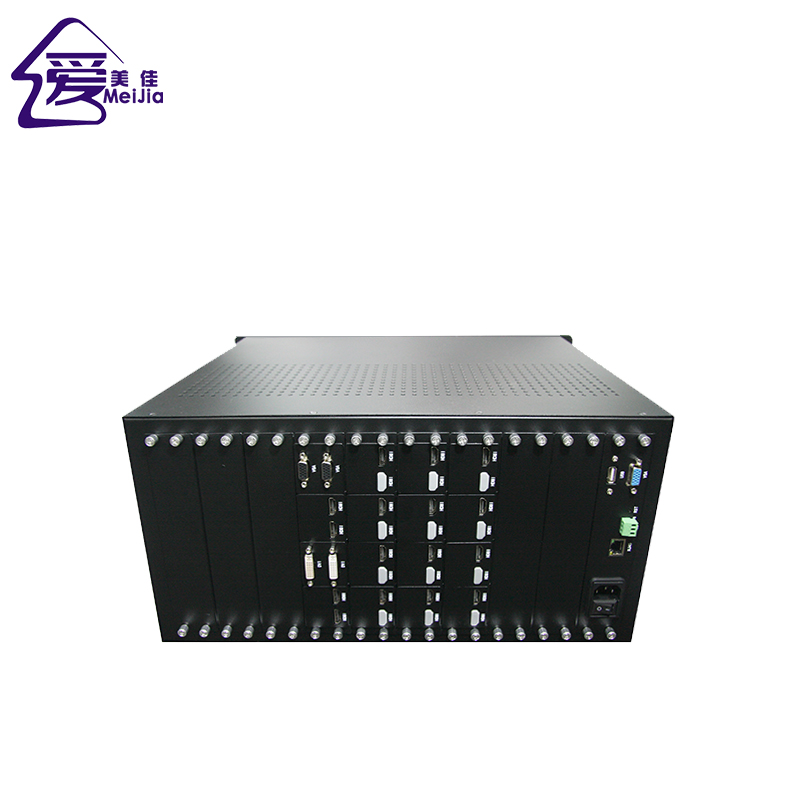

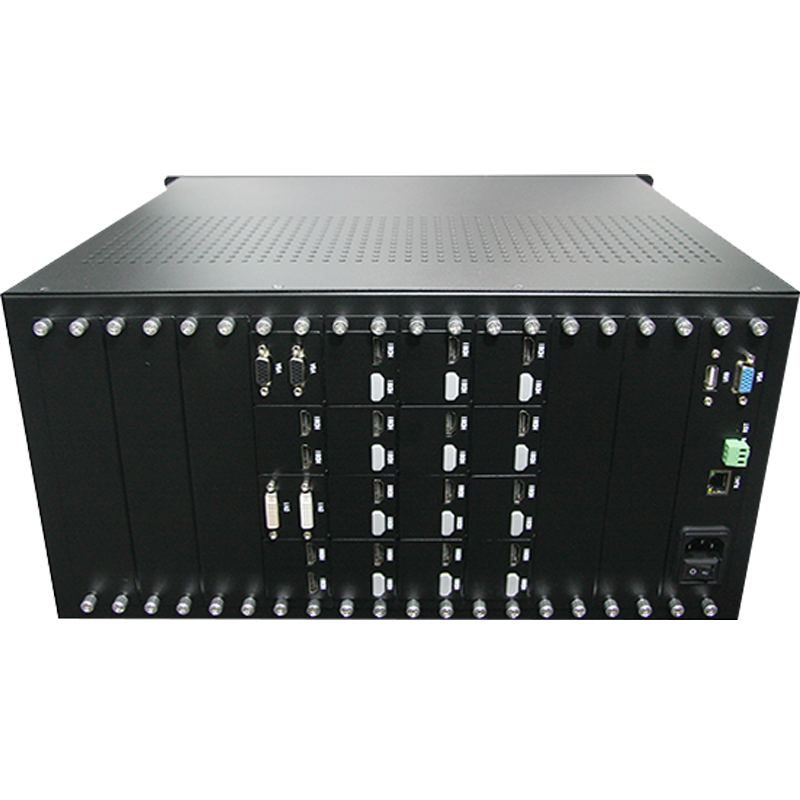

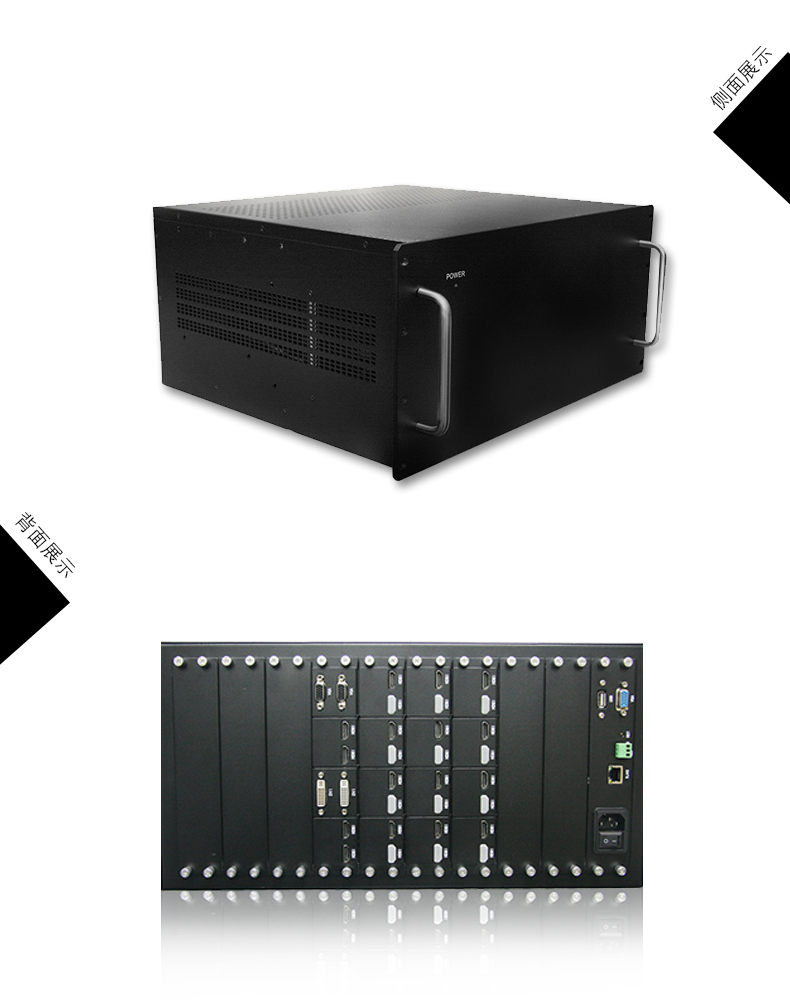

圖1.1 8000系列機箱背面圖

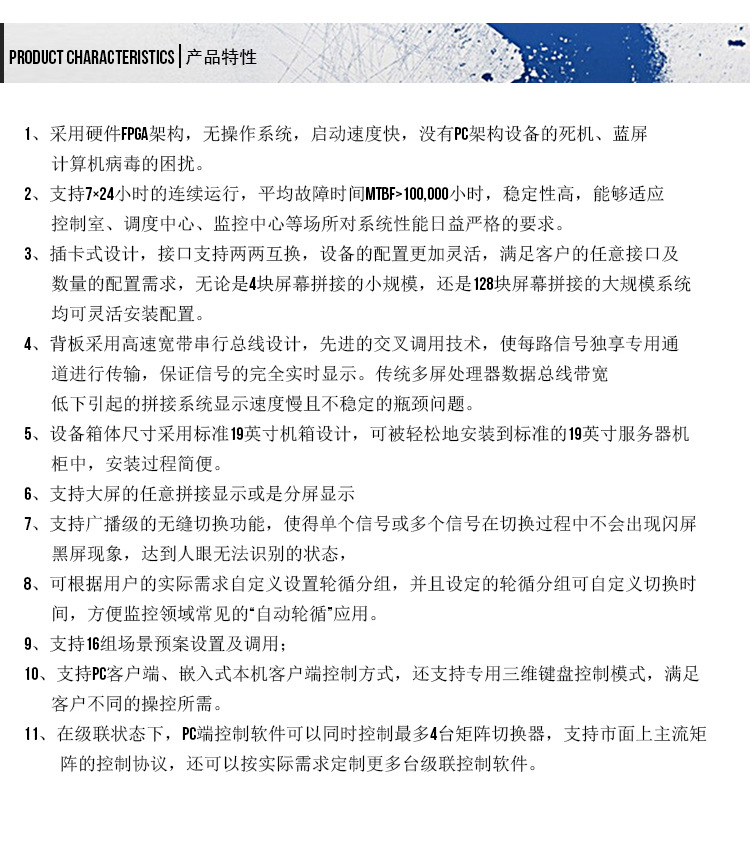

二、功能特性（主要控標點）
系統架構
- FPGA+架構
以高穩定高帶寬FPGA純硬件架構為基礎，采用功能化模塊化板卡的硬件設計，實現無限擴展的FPGA+架構。
- 模塊化插卡式設計

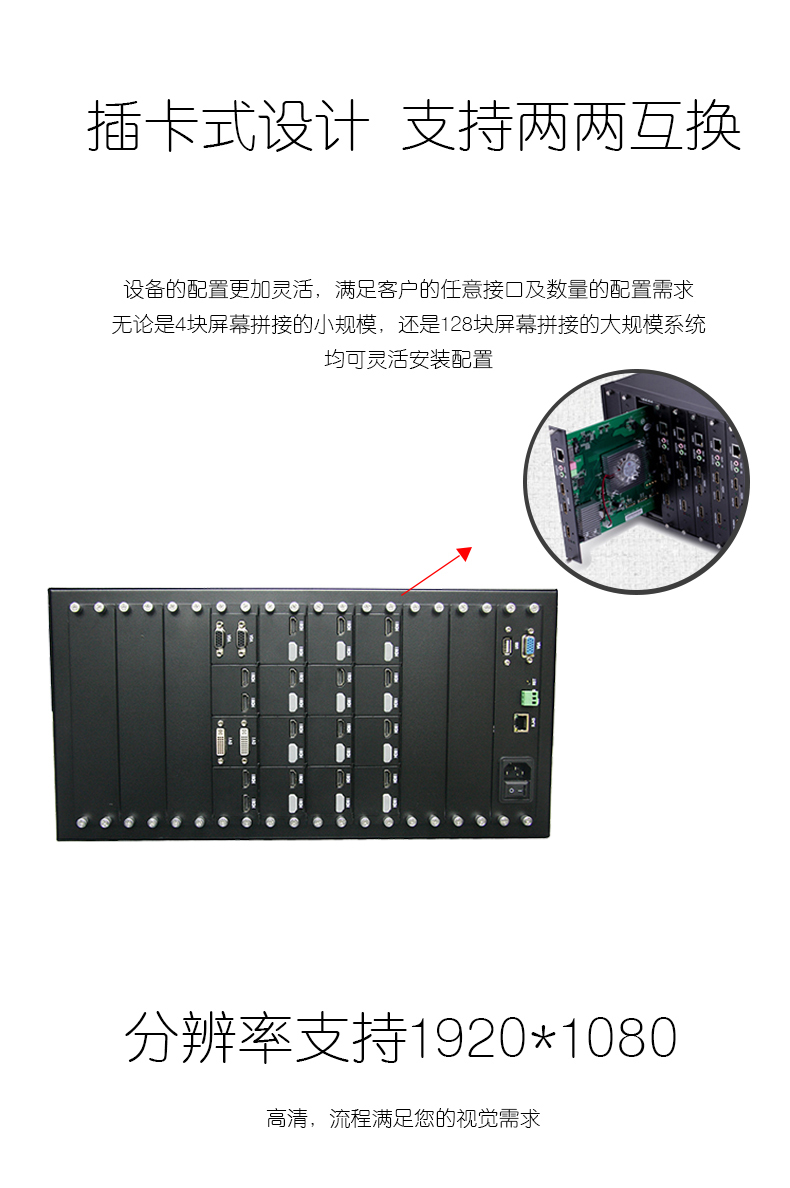

輸入板、輸出板、切換板、風扇、電源、防塵網等主要模塊均為插卡式設計，為日常使用及維護帶來了極大的方便。
- 擴展槽支持輸入輸出板卡任意混插
- 支持高達4組顯示墻的分組管理，支持多組不同分辨率及拼接模式的顯示布局；各組屏之間信號共享，方 便用戶管理。
- 輸出映射
工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整。
視頻圖像處理
- 單個信號可以在任意M×N個顯示單元上拼接顯示，M、N均為大于等于1的正整數。
- 支持輸入信號任意開窗、漫游，支持圖層疊加，最多支持單屏四圖層的任意布局。
- 單屏最大支持256畫面分割
- 智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級 縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。
- 支持多路超高分辨率底圖
- 支持多路矢量虛擬LED，同時支持動態和靜態兩種顯示方式，可任意編輯顯示內容、字體、顏色、速度等參數。
- 支持AI級圖像一鍵處理引擎，采用人工智能級圖像處理技術，能實現一鍵補光、一鍵去霧等圖像智能處理。
- 支持無縫切換，處理器內部集成高清信號處理機制，保證信號切換時無延時、無藍屏、無黑屏等中間過渡狀態。
- 支持智能去黑邊（輸入圖像任意裁剪），邊緣融合，區域放大等畫面實時處理功能。
- 支持輸入信號的字符疊加，可以通過控制軟件更改字體類型、大小、背景色、前景色、顯示位置等參數。
- 支持輸入信號自動探測，實時探測每一個輸入端口是否有信號接入，輸入板卡及客戶端軟件均有狀態指示。
- 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。
網絡及多媒體處理技術
- IP流實時解碼，支持H.265
支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等； 單個網口最大支持64路D1，32路720P，16路1080P，4路4K解碼。
- 支持信息發布上屏
視頻、圖片、數字標題、滾動橫幅發布，電子時鐘、實時氣象等控件顯示，圖文信息自主編輯，滿足各種顯示 設備的信息發布上屏。
- 自帶播放系統，支持各類媒體格式
支持幾乎所有的視頻（rmvb、avi、mpeg、dat、mov、mkv、wmv等），音頻（mp3、wma、wav等），圖片（jpg、 gif、png等）；支持流媒體電視,攝像采集等，支持PDF、office文檔、動態網頁、天氣、時間、滾動字幕等。
- 支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能
其他特色增值功能
- 支持冗余電源，一個正常使用電源，一個備份電源。正常電源出現故障時，自動切換至備用電源。
- 支持BS控制/支持跨平臺控制
無需安裝任何客戶端軟件，支持網頁登錄控制；支持windows、IOS、MAC OS、Android、Linux等各類操作系統 跨平臺控制。
- 機箱風扇轉速根據設備溫度自適應。
- 支持預操作模式，開啟該功能后，所有窗口的操作將不會立馬生效，需點擊確認后，再一次性將所有操作生效。

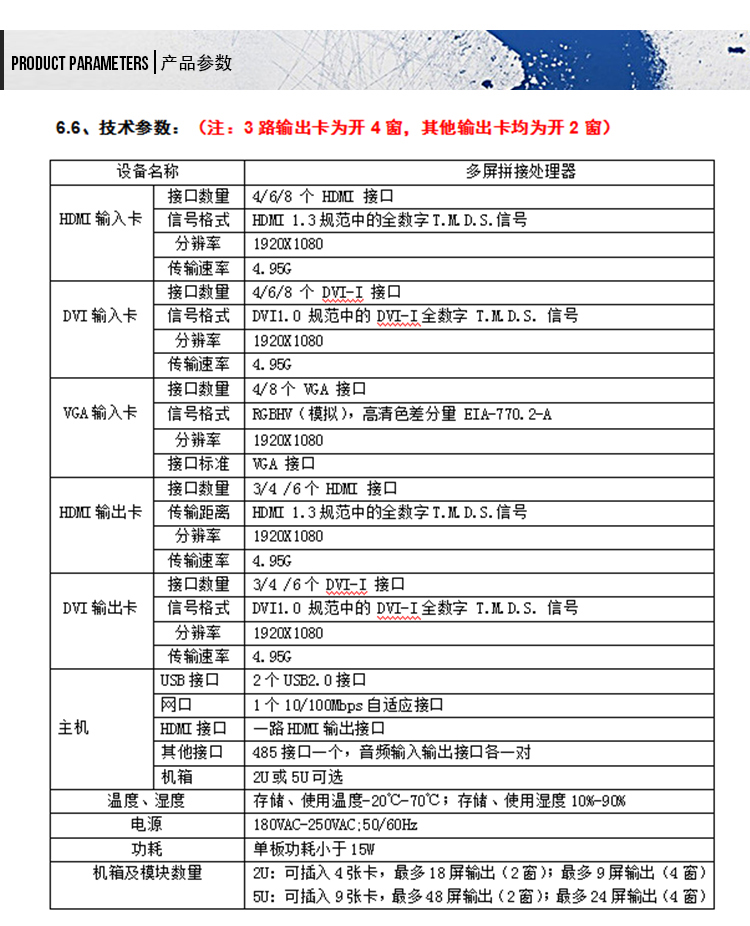

三、8100規格參數
8100多屏幕拼接處理器 |
類別 | 機箱型號 | 1U Std | 3U Std | 3U Plus | 7U Std | 7U Plus |
機箱規模 | 輸入槽位（PCIE IN） | 0 | 4 | 1 | 8 | 2 |
輸出槽位（PCIE OUT） | 0 | 4 | 1 | 8 | 3 |
混插槽位（PCIE MIX） | 3 | 0 | 6 | 0 | 15 |
主控槽位（PCIE MAIN） | 1 | 1 | 1 | 1 | 1 |
串口擴展槽位（PCIE UART） | 0 | 1 | 1 | 1 | 1 |
通信控制 | 主控板擴展輸入輸出 | 選配，最大擴展2路輸入或者2路輸出 | 不支持 |
網絡控制 | 標配網絡控制，可選配為RS485控制 | 標配 |
RS485通信 | 標配 |
RS232通信 | 選配 | 標配 |
RS485、RS232環出 | 選配 | 標配 |
串口擴展板 | 不支持 | 選配 |
CS客戶端控制 | 標配windows圖形化拼接控制軟件，簡單易用； |
BS控制 | 選配 |
無需安裝任何客戶端軟件，支持網頁登錄控制； |
跨平臺控制 | 選配 |
支持windows、IOS、MAC OS、Android、Linux等各類操作系統跨平臺控制； |
視頻輸入 （選配） | HDMI輸入板 （HD-IC04、HD-IC02） | 支持4/2通道HDMI信號輸入，HDMI Tpye A接口，支持HDCP，最大支持分辨率1920*1080@60Hz； |
VGA/YPbPr輸入板 （VY-IC04、VY-IC02） | 支持4/2通道VGA或YPbPr信號輸入，最大支持分辨率1920*1080@60Hz；每兩路可通過短接跳冒配置為VGA輸入或YPbPr輸入； |
CVBS輸入板 （CV-IC16、CV-IC08） | 支持16/8通道CVBS信號輸入，每8路一個DB15接口（母頭），支持PAL/NTSC制式，支持亮度、對比度、灰度、飽和度調節； |
2路HDMI+2路VGA輸入板（HV-IC04） | 支持2路HDMI和2路VGA輸入，HDMI Type A接口（母頭）和15針D-sub接口（母頭）； |
HDMI 1.4 4k輸入板 | 支持兩路HDMI 1.4輸入（2切1使用），最大支持分辨率3840x2160@30Hz； |
IP流媒體輸入板 （IP-IC02、IP-IC01） | 支持2/1路RJ45端口輸入，單網口支持4路1080P、9路720P、16路D1視頻解碼，支持H.264視頻壓縮格式； |
IP流媒體輸入板 （IP-IC Plus） | 支持1路RJ45端口輸入，單網口支持16路1080P、32路720P、64路D1視頻解碼，支持H.264及H.265視頻壓縮格式； |
安卓多媒體 信發輸入板（AD_IC02、AD_IC01） | 支持2/1路安卓系統子板輸入（每路最大輸出分辨率1080P），每路安卓配置：CPU：Cortex-A7八核；內存：1GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持?jǐn)?shù)字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； |
安卓多媒體 信發輸入板 （AD-IC Plus） | 支持1路安卓系統子板輸入（每路最大輸出分辨率3840x2160），安卓配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持?jǐn)?shù)字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； |
視頻輸出 （選配） | DVI輸出板 （LM1-DV-OC04、LM1-DV-OC02） | 單板4/2路輸出，DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz； |
HDMI輸出板（LM1-HD-OC04、LM1-HD-OC02） | 單板4/2路輸出，HDMI Type A接口（母頭），支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz，支持隨路音頻輸出； |
圖像處理 | 矩陣切換 | 處理器自帶矩陣功能，支持所有輸入信號任意切換至所有輸出端口。 |
畫面拼接 | 支持任意拼接組合，支持畫面的開窗、漫游、縮放功能； |
公共區域開窗 | 標配，公共區域最大支持二層窗口疊加。 |
畫面分割 | CVBS視頻信號最大支持單屏16分割；IPC網絡信號最大支持單屏64分割； |
OSD字符疊加 | 支持輸入信號的OSD字符疊加功能，可以通過控制軟件更改字體類型、字體大小、背景色、前景色、顯示位置等參數。 |
輸入圖像裁剪 | 支持輸入圖像的任意裁剪。 |
超高分辨率 靜態底圖（選配） | 不支持 | <=1通道 | <=4通道 | <=1通道 | <=4通道 |
支持超高分辨率靜態圖像疊加顯示。開啟底圖時，默認占用最底層窗口通道。底圖顯示支持3種模式：所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示。 |
高清矢量字幕（選配） | 不支持 | 選配 |
超高清點對點矢量字幕，支持動態字幕和靜態字幕，可以任意編輯顯示內容、字體、顏色等參數。 |
無黑場實時切換 | 信號切換時不會出現黑場、花屏現象。 |
邊緣屏蔽 | 支持邊緣屏蔽功能，可以設置屏幕邊緣的尺寸。 |
顯示控制 | 輸出映射 | 工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整 |
屏幕分組 | 單臺處理器最多支持4組顯示墻的設置。 |
情景模式 | 最大16個 | 最大32個 |
其他特色 增值功能 | 冗余電源 | 不支持 | 選配 |
支持一個正常使用電源，一個備份電源。正常電源出現故障時，自動切換至備用電源。 |
智能溫控 | 不支持 | 選配 |
實時檢測處理器內部溫度，并自動控制風扇開關。 |
輸入輸出板卡 自動探測 | 實時探測當前處理器所有插入的板卡。 |
輸入信號自動探測 | 實時探測每一路輸入是否有信號接入，輸入板卡及客戶端軟件均有狀態指示； |
預操作模式 | 開啟預操作模式后，所有窗口的操作將不會立馬生效，需要點擊確認后，再一次性將所有操作生效。 |
其他參數 | 遙控器、按鍵 | 標配 | 不支持 | 標配 |
液晶顯示屏 | 不支持 | 不支持 | 標配 |
電源 | 12V/5A 外置電源適配器 | 200W刀片式電源 電壓：110-240V | 350W刀片式電源 電壓：110-240V |
功耗 | <45W | <150W | <300W |
工作溫度 | 工作溫度：-10℃~50℃ |
工作濕度 | 相對濕度：5％～95％ 無冷凝 |
尺寸 | 寬x深x高： 397 x227 x44.5 | 寬x深x高： 437 x428 x133.5 | 寬x深x高： 437 x428 x311.5 |
重量 | <=4.2Kg(滿配) | <=20Kg（滿配） | <=35Kg（滿配） |
